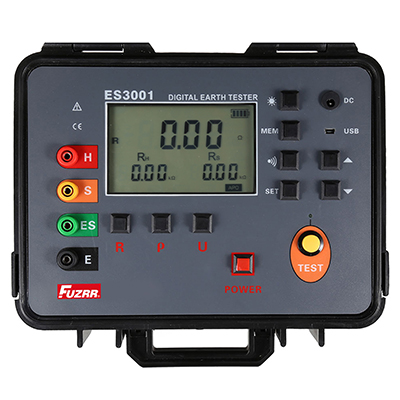

ES3001土壤电阻率接地电阻测试仪（多功能型）是检验测量接地电阻常用仪表的常用仪表，他采用了超大LCD灰白屏背光显示和微处理机技术，通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。汇集了许多接地测试功能，可快速全面的测量接地网络中的各项参数。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。

　　微处理器控制，可精准检测接地电阻、土壤电阻率、接地电压和交流电压。其使用了快速滤波技术可将干扰减至最小。同屏显示辅助电极的电阻值，方便判断由于环境因素带来的测量误差，便于更准确测量接地真实阻值，同时存储500组数据，可通过监测软件在线监测数据，USB数据上传PC并具有数值保持及智能报警提示等独特功能。

　　由主机、监控软件、测试线、USB线、接地针组成，具有历史数据读取、查阅、保存、报表、打印等功能。

1、量程及精度误差

测量功能	测量范围	精度	分辨率
接地电阻(R)	0.00Ω～30.00Ω	±2%rdg±5dgt (注1)	0.01Ω
	30.0Ω～300.0Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±2%rdg±3dgt	10Ω
土壤电阻(ρ)	0.00Ωm～99.99Ωm	ρ=2πaR (注2)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9999kΩm		1kΩm
接地电压	AC 0.0～100V	±2%rdg±3dgt	0.1V

注：
(1). 基准条件：Rh Rs<100Ω时的精度。
工作条件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
(2).取决于R的测量精度而定,π=3.14, a:1 m～100m；

2、一般规格

功    能	二三四线测量接地电阻、土壤电阻率；接地电压、交流电压测量
环境温度湿度	23℃±5℃，75%rh以下
电    源	DC 6V 4.5Ah铅酸蓄电池连续待机100小时
干扰电压	＜20V（应避免）
干扰电流	＜2A（应避免）
测R时电极间距	a＞5d
测ρ时电极间距	a＞20h
辅助接地电阻值	基准条件＜100Ω,工作条件＜5kΩ
量    程	接地电阻：0.00Ω～30.00kΩ
	土壤电阻率：0.00Ωm～9999kΩm
	接地电压：0.00V～100.0V
测量方式	精密4线、3线法测量、简易2线测量接地电阻
测量方法	接地电阻：额定电流变极法 土壤电阻率：四极法 接地电压：平均值整流(S-ES接口间）
测试频率	128Hz
短路测试电流	> 20mA (正弦波)
开路测试电压	AC 28V max
电极间距范围	可设定1m～100m
换    档	接地电阻：0.00Ω～30.00kΩ全自动换档
	土壤电阻率：0.00Ωm～9999kΩm全自动换档
背    光	可控灰白色背光，适合昏暗场所使用
显示模式	4位超大LCD显示，灰白色背光
测量指示	测量中LED闪烁
LCD尺寸	111mm×68mm
LCD显示域	108mm×65mm
仪表尺寸	长宽高：277.2mm×227.5mm×153mm
标准测试线	4条：红色15m，黑色15m，黄色10m，绿色10m各1条
简易测试线	2条：红色1.6m，黑色1.6m各1条
辅助接地棒	4根：φ10mm×200mm
测量时间	对地电压：约3次/秒
	接地电阻、土壤电阻率：约7秒/次
线路电压	AC 100V以下测量 (接地电压测量功能不能用于测量商用电)
USB接口	具有USB接口，软件监控，存储数据可以上传电脑，保存打印
通 讯 线	USB通讯线1条，长1.5m
数据存储	500组，“MEM”存储指示，显示“FULL”符号表示存储已满
数据保持	保持数据时“HOLD”符号指示
数据查阅	查阅数据时“READ”符号指示
溢出显示	超量程溢出时“OL”符号指示
干扰测试	自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示
辅助接地测试	具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ)
报警功能	测量值超过报警设定值时发出报警提示
电池电压	电池电量实时显示，电池电压低时提醒及时充电
自动关机	“APO”指示，开机15分钟后自动关机
功    耗	待机: 40mA Max(背光关闭)
	开机开背光: 43mA Max
	测量：120mA Max(背光关闭)
质    量	仪表： 2406.5g(含电池)
	测试线：1300g
	辅助接地棒： 850g(4根)
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
过载保护	测量接地电阻：H-E、S-ES各端口间AC 280V/3秒
绝缘电阻	20MΩ以上(电路与外壳之间500V)
耐    压	AC 3700V/rms(电路与外壳之间)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004。

○空心表示没有
●实心表示有

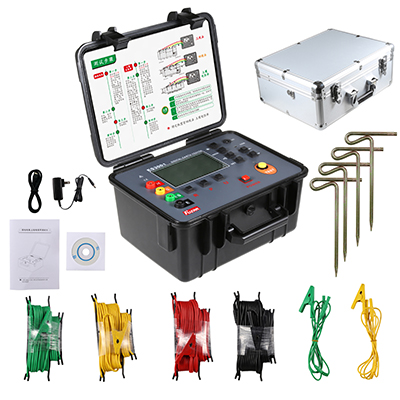

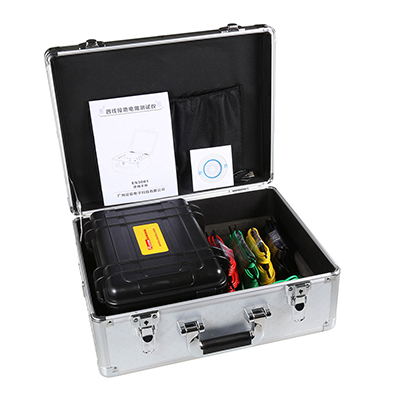

仪表	1台
仪表袋	1个
辅助接地棒	4根
标准测试线	4条(红色15米；黄色10米；绿色10米；黑色15米各1条)
简易测试线	2条(红色1.6米；黑色1.6米)
6V铅酸蓄电池（内置）	1个
充电器	1 个
监控软件光盘	1份
USB通讯线	1条
用户手册	1份

ES3001四线接地电阻测试仪（多功能型）

点击下载
